金属包装冲压模具的分类与结构

金属包装冲压模具的种类与构造

冲压模具归类

(1) 按工序特性分

冲压生产加工的各种零件其样子、规格和精密度规定不尽相同，因此生产制造中选用的冲压加工工艺办法也是多种多样的。归纳起來，按其冲压工序的特性能够将冷冲压模具分成下列几种。

①冷冲压模。使原材料分离出来，获得所需形态和规格制品的冲压模具。关键包含落料模、冲孔机模、断开模、裁边模、半精冲压模具、精冲压模具及其修整模等。

②弯折模。将毛胚或半成品加工制品沿弯折线卷成一定视角和外形的冲压模具。

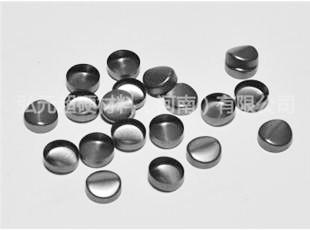

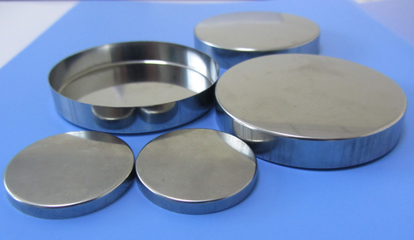

③拉深模。将板块毛胚生产加工成中空件，或是使中空件进一步更改形态和规格，而料厚沒有明显改变的冲压模具。

④别的模具。用以别的冲压加工工艺的模具，如缩模口、胀形模、整形美容模等。

(2) 按工序组成水平分

可将冲压模具分成单工序模、冲压模具、复合型模三种。

①单工序模（也称之为简易模）。即在一副模具中只进行一种工序，如落料、冲孔机、裁边等。

②冲压模具（ 也称之为持续模）。即在压力机一次行程安排中，在模具的不一样部位上一起实现2个或两种之上冲压工序。在冲压模具上所执行的不一样冲压工序是按一定次序、间隔一定横距先后排序在模具的给料方位上的，压力机的一次行程安排能够获得一个或多个冲压件。

③复合型模。即在压力机的一次行程安排中，在一副模具的同一部位上进行数道冲压工序。压力机的一次行程安排一般只有获得一个冲压件。

(3) 按冲压模有没有导向性设备和导向性方式的不一样可分成有向导的导栓模、扩孔钻模和无导向性的开启式模。

(4) 按给料、出件及废弃物的处理智能化水平归类可分成手动式模、全自动模和全自动模。

除此之外，按给料横距定位方式的不一样可将冲压模具分成挡料销式、导正销式、侧刃式等；按卸料方式的不一样可分成刚度卸料式和延展性卸料式等；按凸、型腔原材料的不一样可分成钢模板、硬质合金刀具模、肌腱模、锌钴合金模、硫化橡胶模等。一副模具能够一起具有以上几类特点，如扩孔钻导向性、延展性卸料、导正销定距的冲孔机落料复合型模等。

冲压模具的构造构成

模具全是由不一样的零件构成的，依据生产工艺流程分配、制品规定（样子、规格、精密度）等影响因素的不一样，模具构成零件的类别和数量也差距非常大，少则好多个，更多就是几十个乃至上一百多个。模具工作中时，这种零件各尽其责，充分发挥不同的功效，依据职责的不一样，可将这种零件分成加工工艺零件和构造零件两类。

无论冲压模具的构成零件数量多少、构造多繁杂，一般还可以将冲压模具分成下模座和上模座。下模座稳固在压力机的滚轮上，并随滚轮一起健身运动，上模座稳固在压力机的作业台子上。以定位销式落料模为例子，其构成零件归类及功效以下。

①工作中零件。立即开展冲压工作中并与胚料直接接触的零件，是冲压模中重要的构成部分，包含模座、型腔、凹凸模。如图所示11-1所显示的模座12与型腔16。定位零件。明确胚料或工序件在模具中有效部位的零件，包含导料板、挡料销、侧刃、导正销、定位板与定位钉等。如图所示11-1所显示的挡料销3。

③脱料、卸料零件。在冲压完成时起脱料功效，冲压终结时把卡在模座上和凹模孔内的废弃物或制品卸除或推（顶）出，以确保冲压工作中可以再次开展，包含刚度卸料板、延展性卸料板、弹性元件（如扭簧或橡皮擦）及其卸料螺丝、刚度推件设备、延展性顶件设备等。如图所示11-1所显示的扭簧4、卸料螺丝10与卸料板15。

④导向性零件。确保冲压完成时模座与型腔维持匀称空隙的零件，包含定位销、导柱。如图所示11-1所显示的导柱13与定位销14。

⑤支撑零件。用以联接冲压模具与压力机或是用于固定不动别的零件，包含下模座、上模座、模柄等。如图所示11-1所显示的模柄7、下模座11与下模座18。

⑥拧紧零件。用以联接、拧紧不一样的零件，包含螺帽、螺丝、螺母等。如图所示11-1所显示的螺帽1、螺丝2、螺母6、止动销率9与内六角螺钉17。

⑦别的零件。如延展性件和全自动模传动系统零件等。
